Этапы хода работ

Исходные материалы:


ЧЕРТЕЖИ,

ФОТОГРАФИИ,

ЭСКИЗЫ,

ТЕХНИЧЕСКОЕ ЗАДАНИЕ.

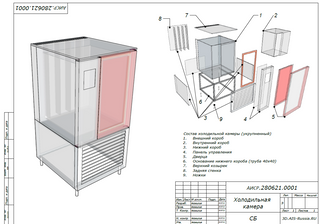

Состав корпуса:

  • Внутренний корпус

  • Внешний корпус

  • Нижний корпус под размещение компрессора и электрооборудования

  • Основание нижнего корпуса

  • Дверца и панель управления

  • Задняя стенка с ребрами воздуховодов

Моделирование и визуализация новых изделий - неотъемлемая часть их создания.

Современные средства моделирования и визуализации позволяют создать сцены визуализации, практически идентичные реальным с использованием реальных материалов и окружения, будь то внутрення обстановка и интерьеры, городская среда или природные условия.

Моделирование

Используемые для моделирования и использования материалы

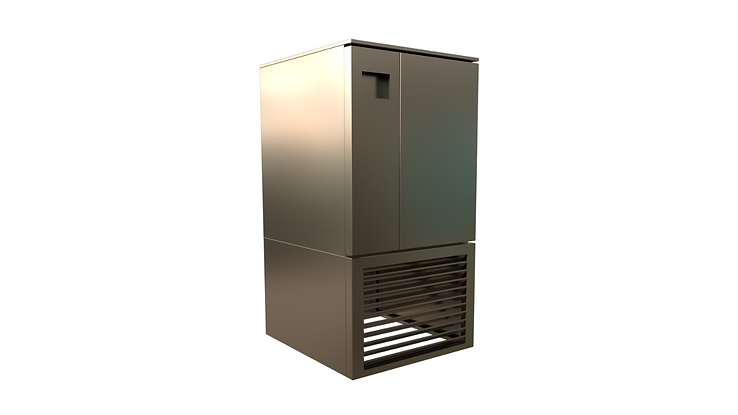

В основном конструирование и моделирование холодильной камеры осуществлялось с рисунков, эскизов и фотографий.


Было достаточно много правок, связанных с применением тех или иных комплектующих.

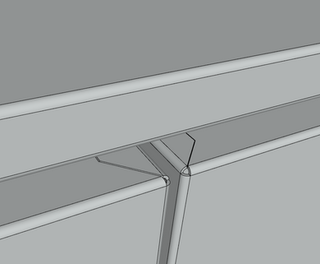

Разные производители лазерной резки и гибки требовали не только разные форматы исходных материалов, но и порою, разные радиусы сгибов и коэффициентов натяжений металла.


Все эти задачи были успешно решены и реализованы в кооперации с проектировщиком SolidWorks.

Стоимость услуг от 500 руб., выполнение работы
от нескольких часов
в зависимости от сложности модели

Скриншот Анкеты.png

Результаты выполнения работы

Шаг 1


Формирование Технического задания на первом этапе взяли достаточно много времени на обсуждени конструкции холодильной камеры.


Шаг 2


Сборка в 3D-модель деталей и компонентов камеры, подгонка их под требования и размеры заказчика.


Шаг 3


Моделирование деталей камеры в SolidWorks в твердотельных форматах и развертках, пригодных для использования станками лазерной резки и гибки.
